Lessico architettonico
|
|
|
|
|
|
|
|
|
figura 124 — Ordine dorico
|
|
|
|
|
|
figura 125 — Ordine ionico
|
|
|
|
|
|
figura 126 - Ordine corinzio
|
|
|
 |
|
|
figura 127 - Tipi di capitelli. Modanature
|
|
|
|
|
|
figura 128 - Motivi decorativi
|
|
|
|
|
|
figura 129 — Forme di archi (da C.F. Giuliani, L’edilizia nell’antichità)
|
|
|
|
|
|
figura 130 -Schemi geometrici delle volte (da C.F. Giuliani, L’edilizia nell’antichità)
|
|
|
|
|
|
figura 131 -Schemi geometrici delle volte (da C.F. Giuliani, L’edilizia nell’antichità)
|
|
|
|
|
|
Riferimenti delle immagini in appendice
Fig. 124. Ordine dorico: 1. Partenone (restituzione di A. Orlandos, in G. Dontas, L’Acropoli e il suo museo, Atene 1979); 2. Partenone arcaico (da M.C. Hellmann, L’architecture greque, 1, Paris 2002); 3. Capitello del secondo tempio di Aphaia a Egina (HELLMANN, ibid.); 4. Rivestimento in terracotta del tempio di Apollo a Thermo (da G. Kawerau, G. Sotiriadès, AD II, 5, 1902-1908).
Fig. 125. Ordine ionico: 1. Tempio di Zeus Sosipolis a Magnesia al Meandro (da S. Charbonneaux, R. Martin, F. Villard, La Grecia ellenistica, Milano 1978); 2. Capitello ionico (da M. Jacopo Barozzi da Vignola, Gli ordini di architettura civile, Paravia, Torino 1939, tav. XIX).
Fig. 126. Ordine corinzio: Trabeazione del tempio dei Castori (rilievo di J.T.F. Suys, 1816, in Roma Antiqua. «Envois» degli architetti francesi (1788-1924). L’area archeologica centrale, Catalogo della mostra Roma 1985 — Parigi 1986); colonna del tempio di Vespasiano e Tito (rilievo di J.L. Provost, 1815, in Roma Antiqua, ibid.) .

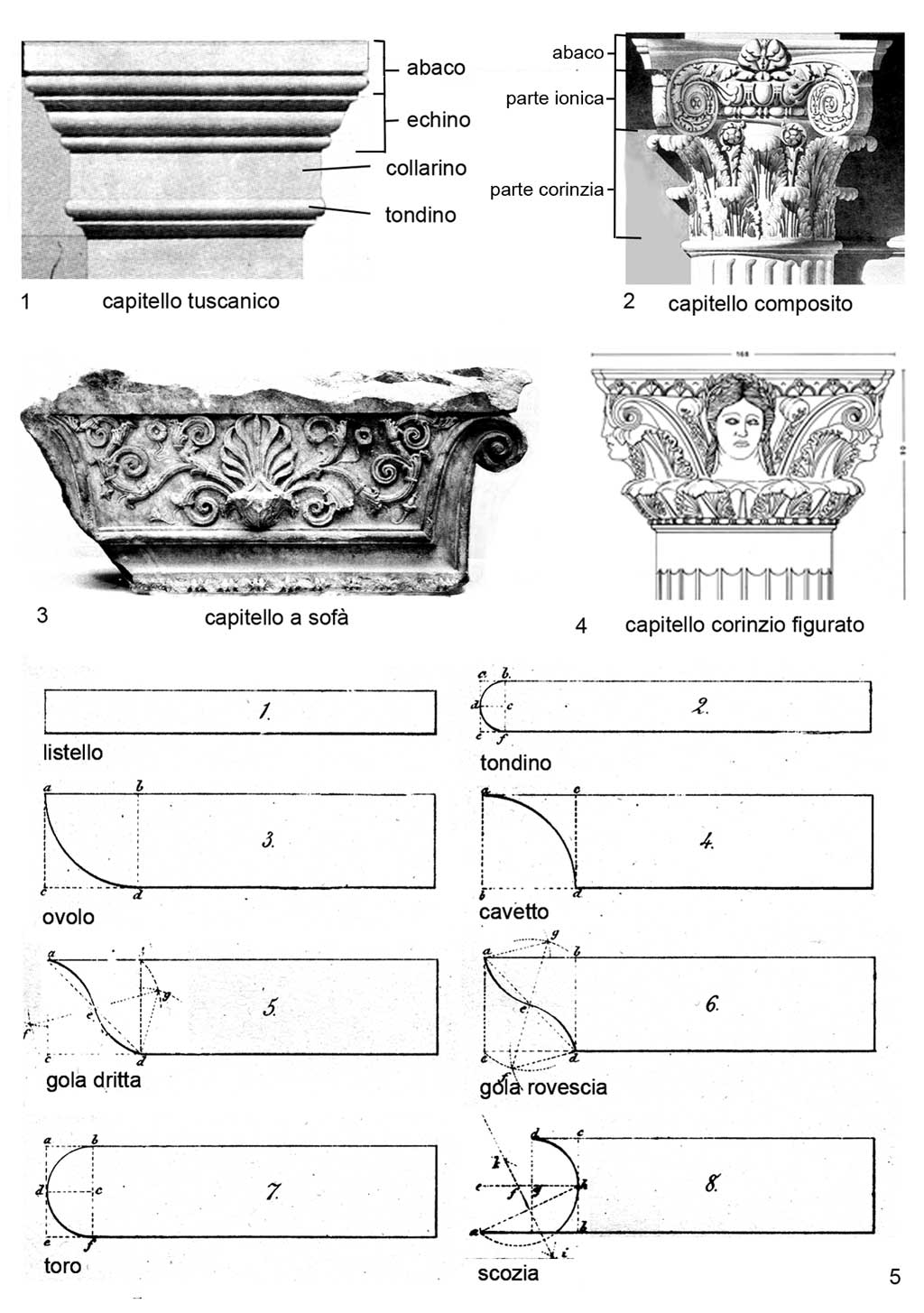

Fig. 127. Tipi di capitelli. Modanature: 1. Capitello tuscanico di lesena del Grande Emiciclo dei Mercati Traianei (rilievo di P.M. Morey, 1836, in Roma Antiqua, ibid.). 2. Capitello composito dell’arco di Tito (rilievo di A.J.M. Guénepin, 1810, in Roma Antiqua, ibid.). 3. Capitello a sofà dal Didymèion di Mileto (Parigi, Museo del Louvre). 4. Capitello corinzio figurato da Canosa di Puglia (in P. Pensabene, Il tempio italico sotto San Leucio, in R. Cassano (a cura di), Principi Imperatori Vescovi. Duemila anni di storia a Canosa, Venezia 1992). 5. Tipi di modanature (da VIGNOLA, ibid., tav. IV).

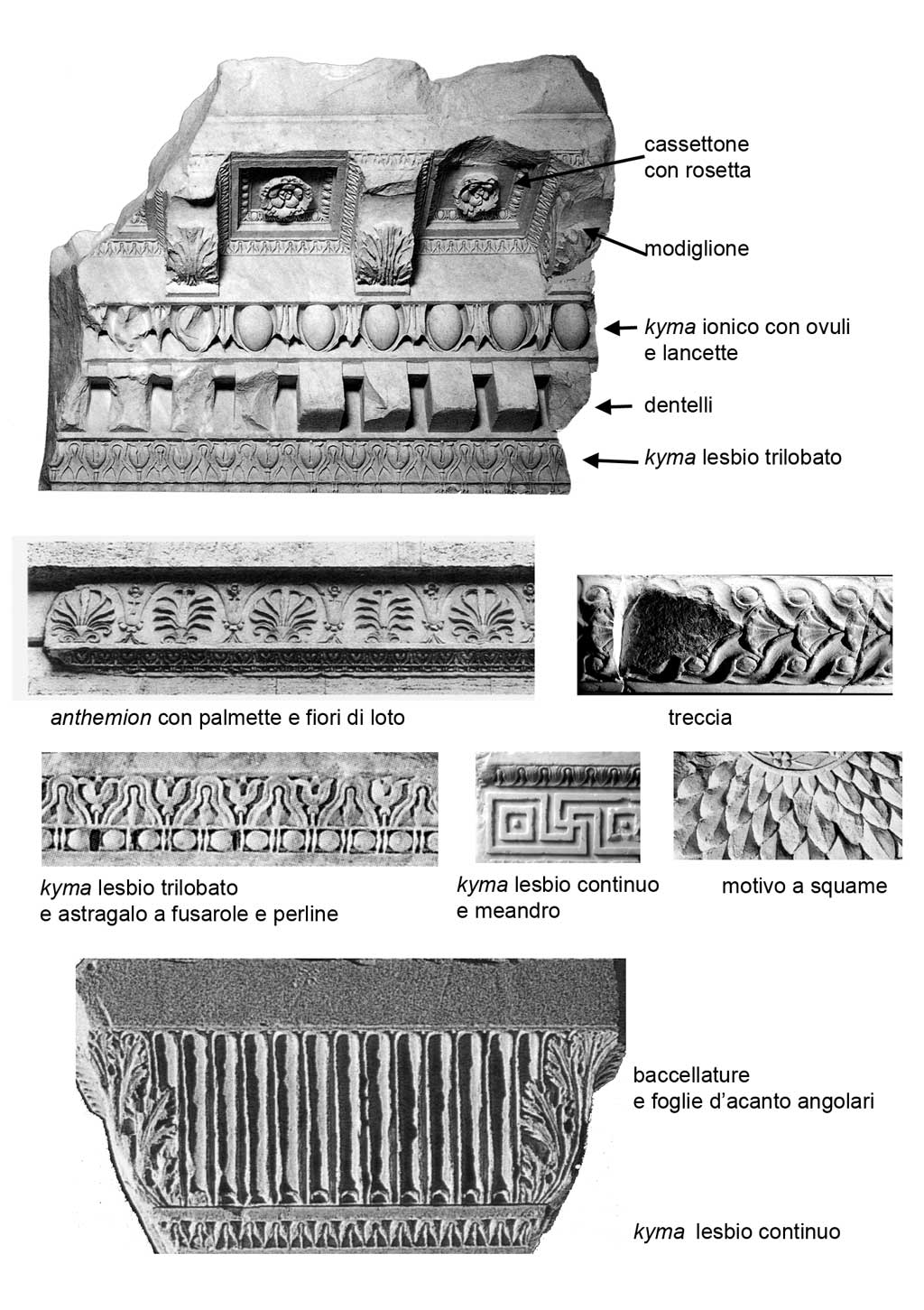

Fig. 128. Motivi decorativi: Fotografie di frammenti architettonici del Foro di Augusto e del Foro Traiano (da L. Ungaro, M. Milella (a cura di), I luoghi del consenso imperiale. Il Foro di Augusto. Il Foro Traiano, Roma 1995).

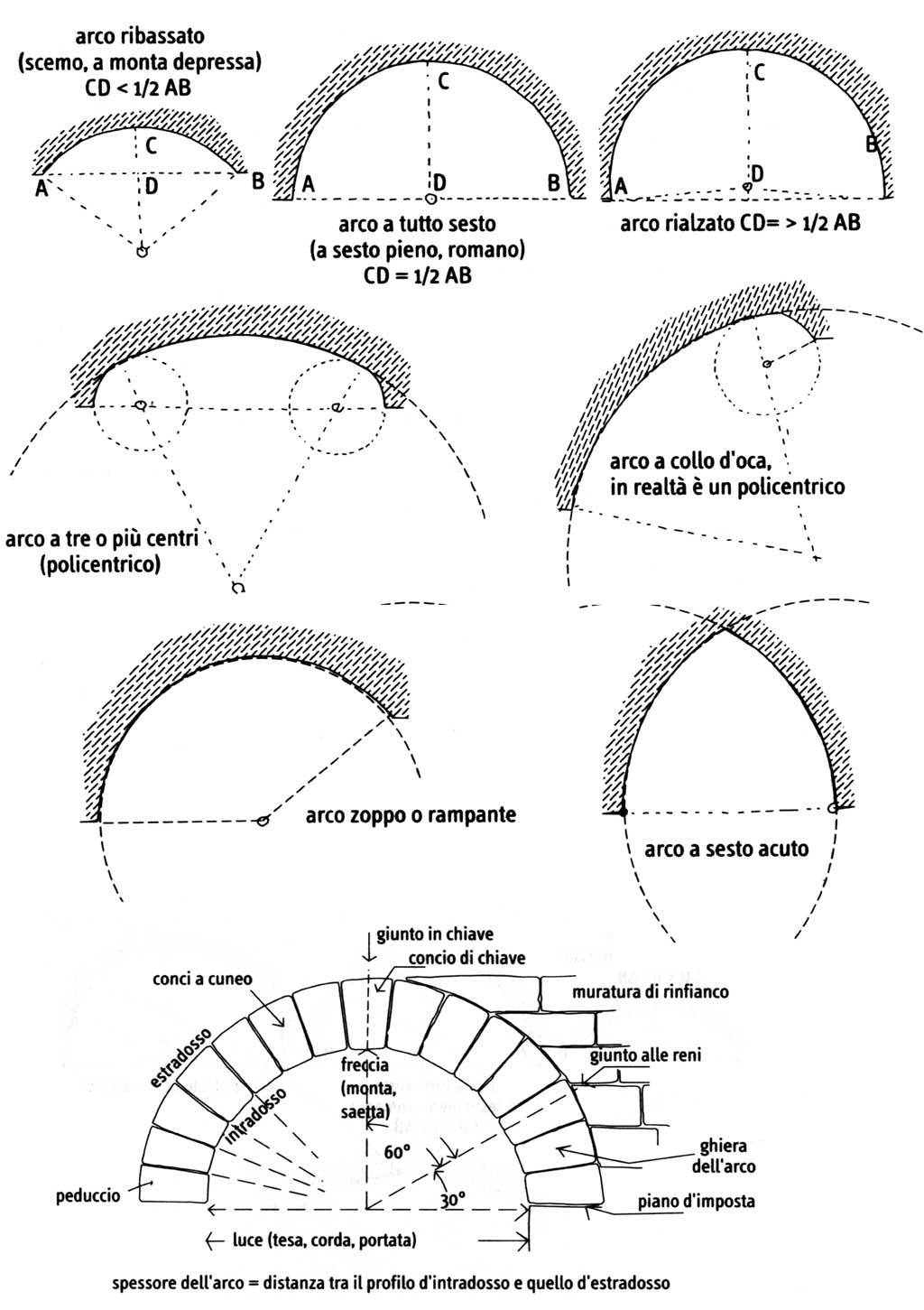

Fig. 129. Forme di archi (da C.F. Giuliani, L’edilizia nell’antichità, Roma 2006).

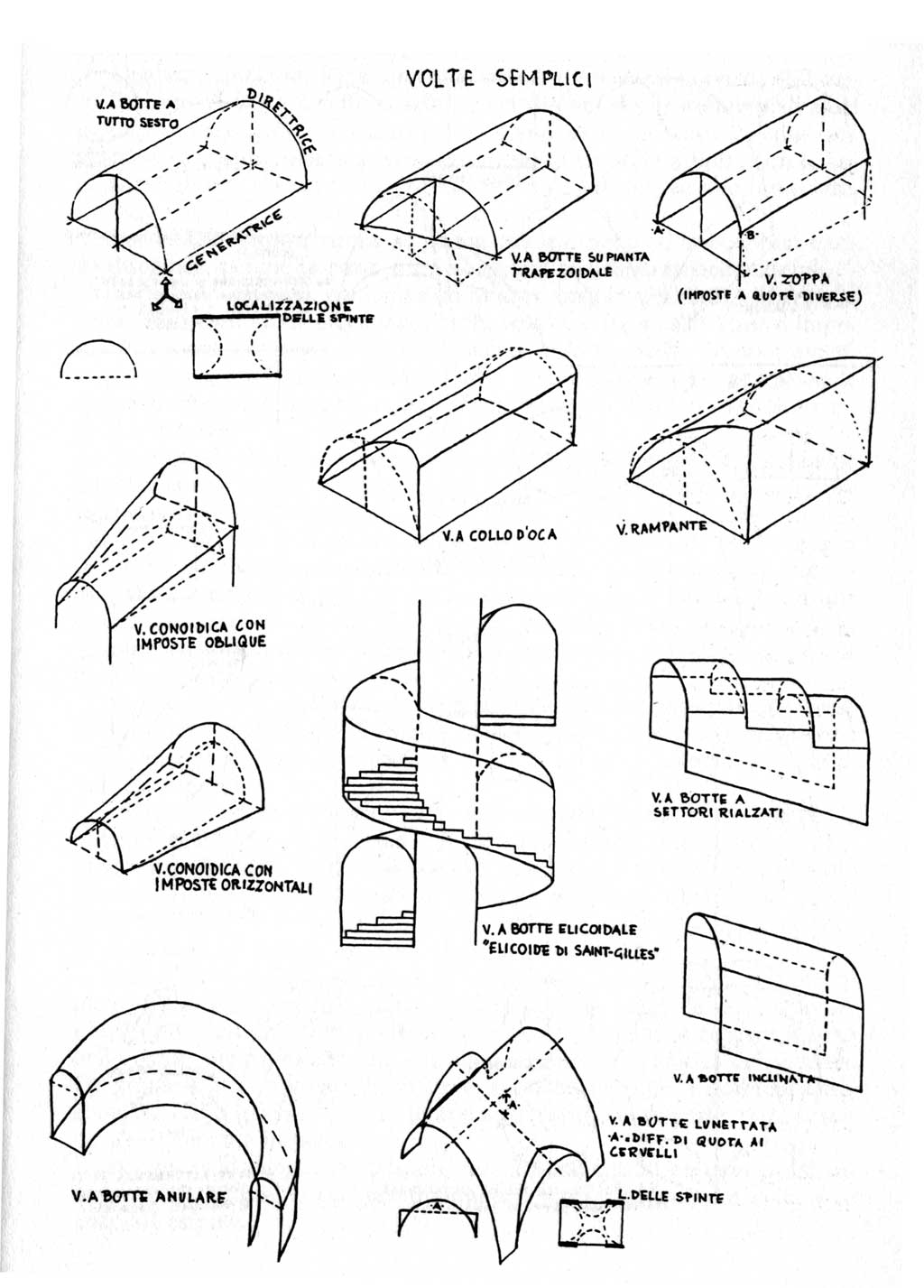

Figg. 130-131. Schemi geometrici delle volte (da C.F. Giuliani, L’edilizia nell’antichità, Roma 1990).
Le figure 124-128 sono state rielaborate dall’autore.
|
|
|
|
